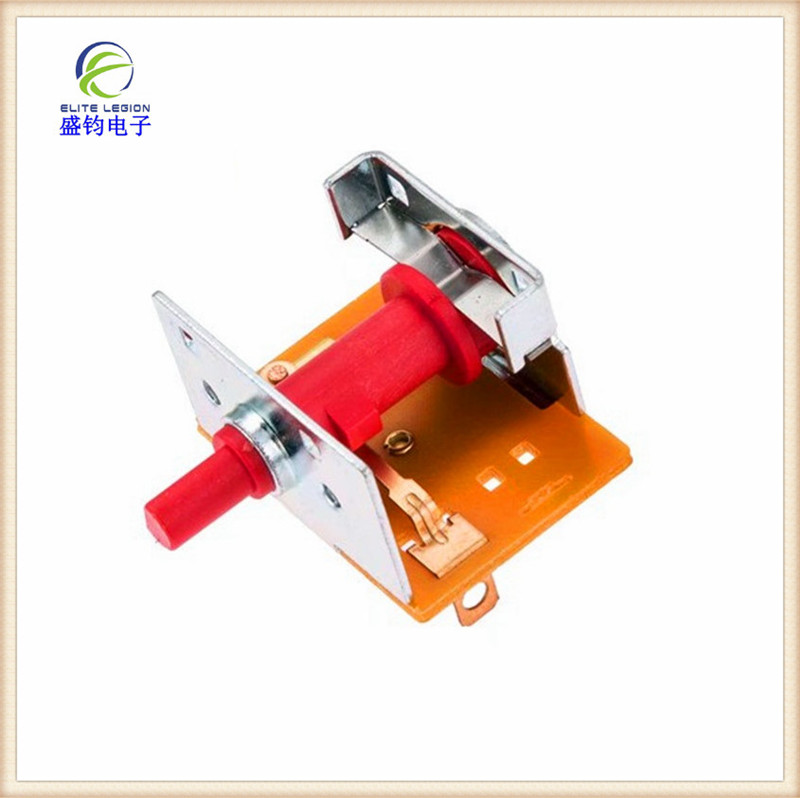

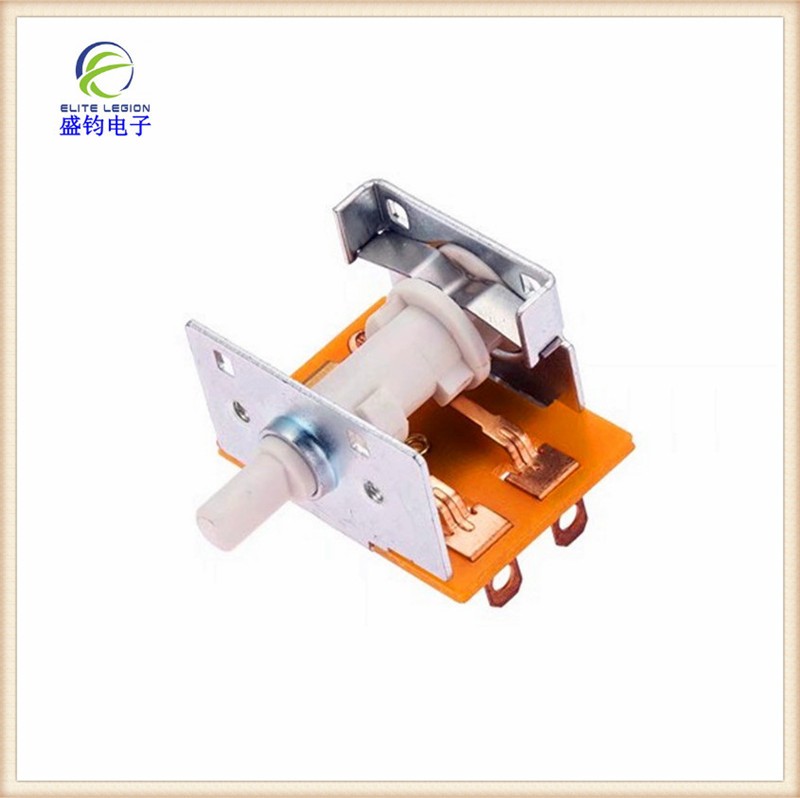

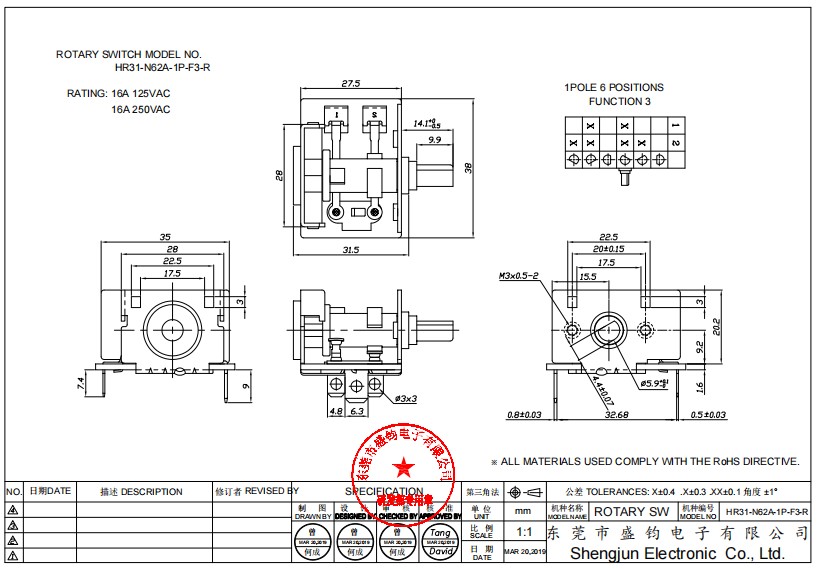

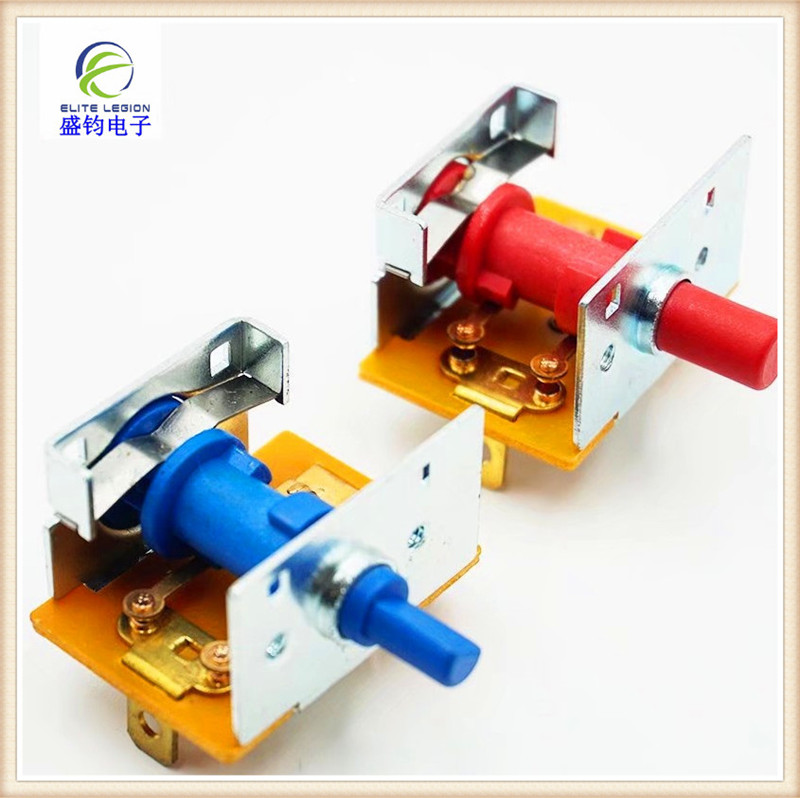

HR31-N系列

Raing 额定:

16A 125 / 250VAC（CQC）

ELECTRICAL (电气特性):

(接触电阻) CONTACT RESISTANCE: 50mΩ Max.

(操作力量) OPERATION FORCE: 700~1000gf

(绝缘电阻) INSULATION RESISTANCE: 100MΩ Min. 500VDC

(电气寿命) ENDURANCE: 10,000 CYCLES

(耐 电 压)  DIELECTRIC STRENGTH: 1500VAC/min

MATERIAL (材     质):

ACTUATOR (柄) - PBT+30%GF(UL 94V-0)

BASE (基座) - PHENOLIC LAMINATE(UL 94V-0)

IRON BRACKET (铁壳) - SPCC ZINC PLATED

CONTACT (接点) - SILVER TIN INDIUM OXIDE ALLOY

TERMINAL (端子) - PHOSPHOR BRONZE PICKLING / BRASS PICKLING

1 . 适用温度范围: 0~85℃。

测试环境: * 环境温度范围 : 5 ~ 35℃

               * 相对湿度范围 : 45 ~ 85%

2. 额定:16A 125 / 250VAC

3. 电气性能:

         接触电阻: * 以微电阻计在DC 0.2V/1A的测试规格值下, 接触电阻值应该小于50mΩ.

         绝缘电阻: * 绝缘电阻计于DC 500V设定值下量测于开路的端子或不同回路的端子, 其绝缘电阻应该大于100MΩ.

         耐电压: * 不同极的两支端子开路时, 必须通过一分钟1500VAC 0.5mA的耐电压.

                     * 端子与金属外壳, 必须通过一分钟1500VAC 0.5mA的耐电压.

                     *寿命测试10000次。

4.本款HR31型号旋转式电源开关的安规CQC，CB

5.综述： HR31型号旋转开关多用在电暖器、烤箱、电气灶、电烤炉、鼓风机、加湿器,、按摩器材、 电烤箱、 暖风机等家用电器及仪器、机械设备做电源控制机械等大功率电器上。可360度通段旋转，档位之间的角度有90/60/45（可作4档，6档，8档功能）。
