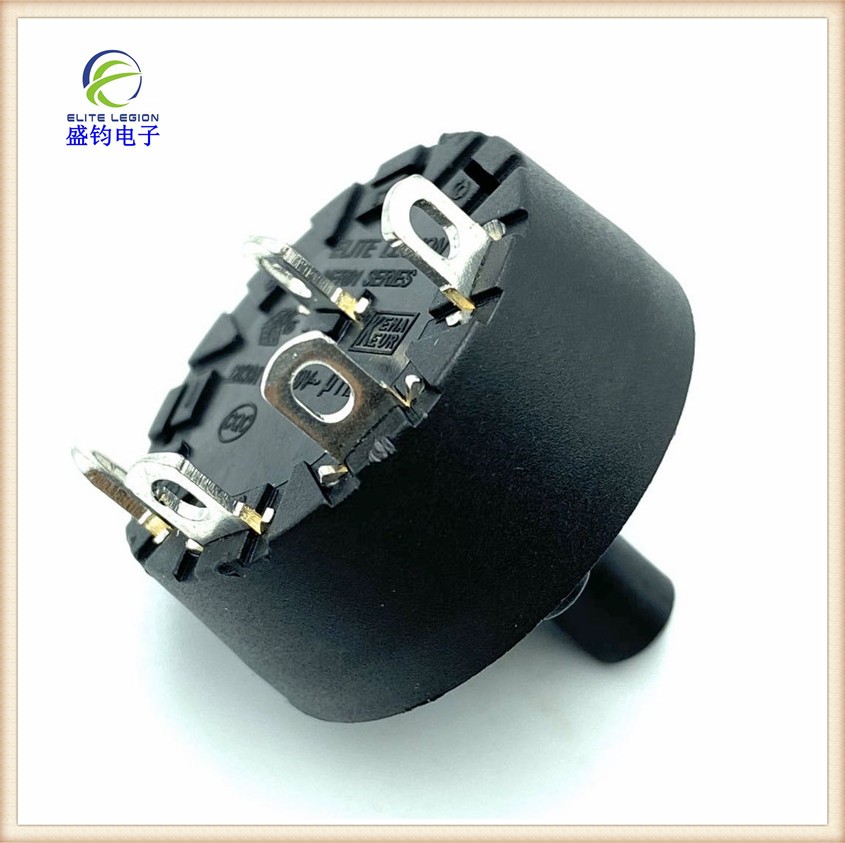

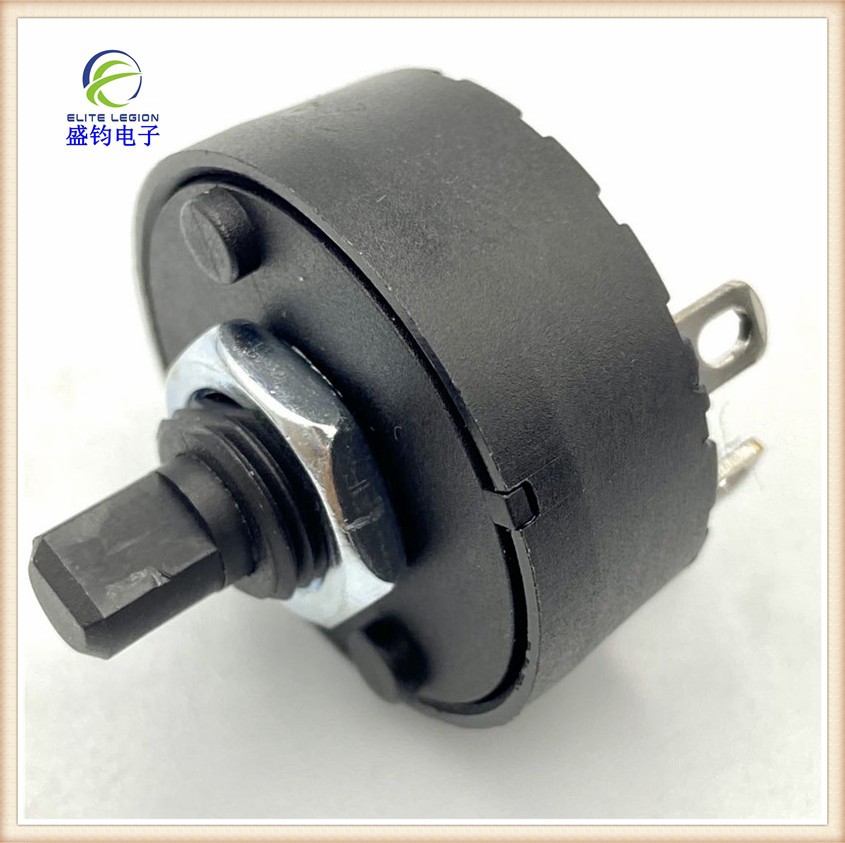

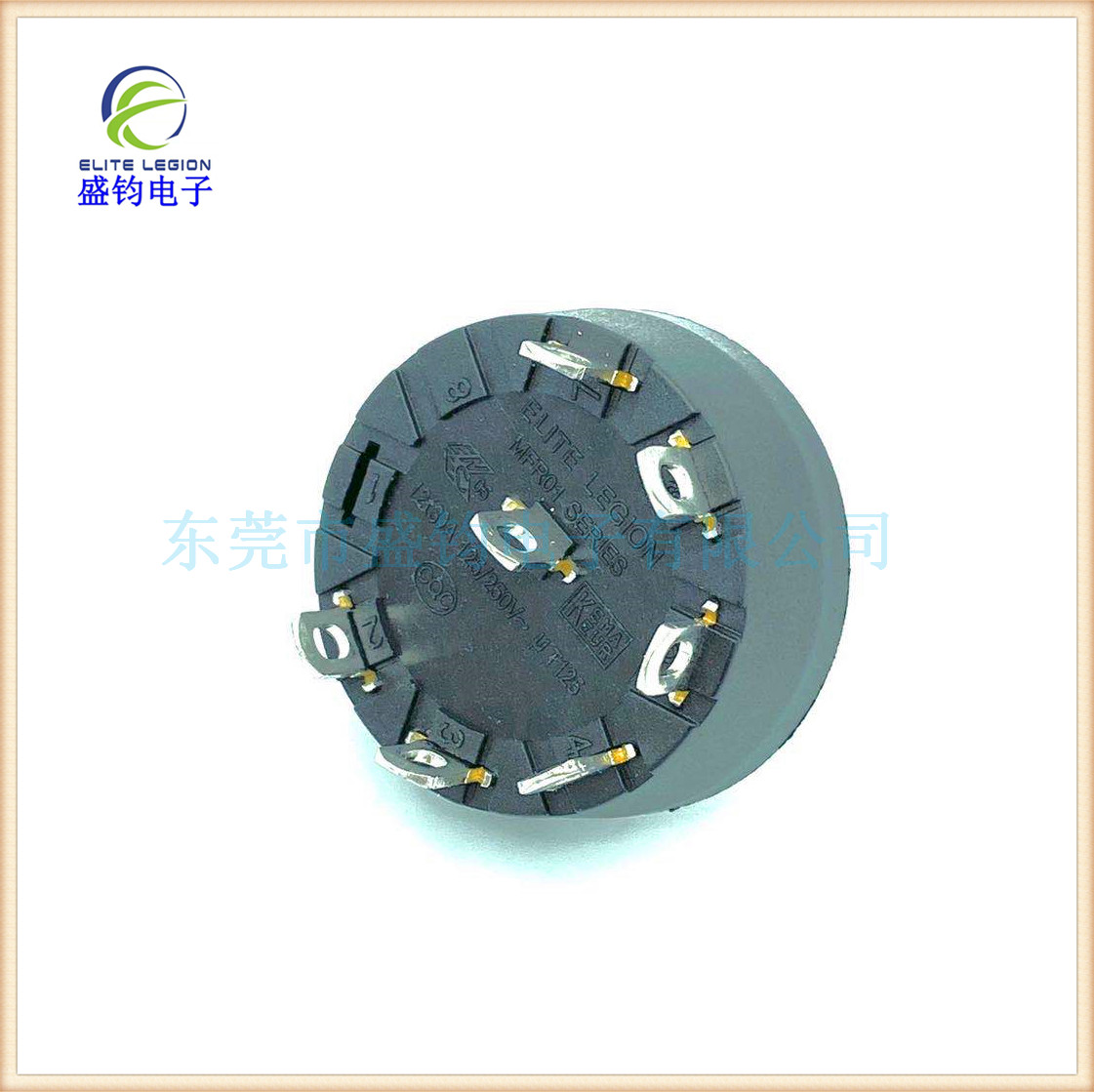

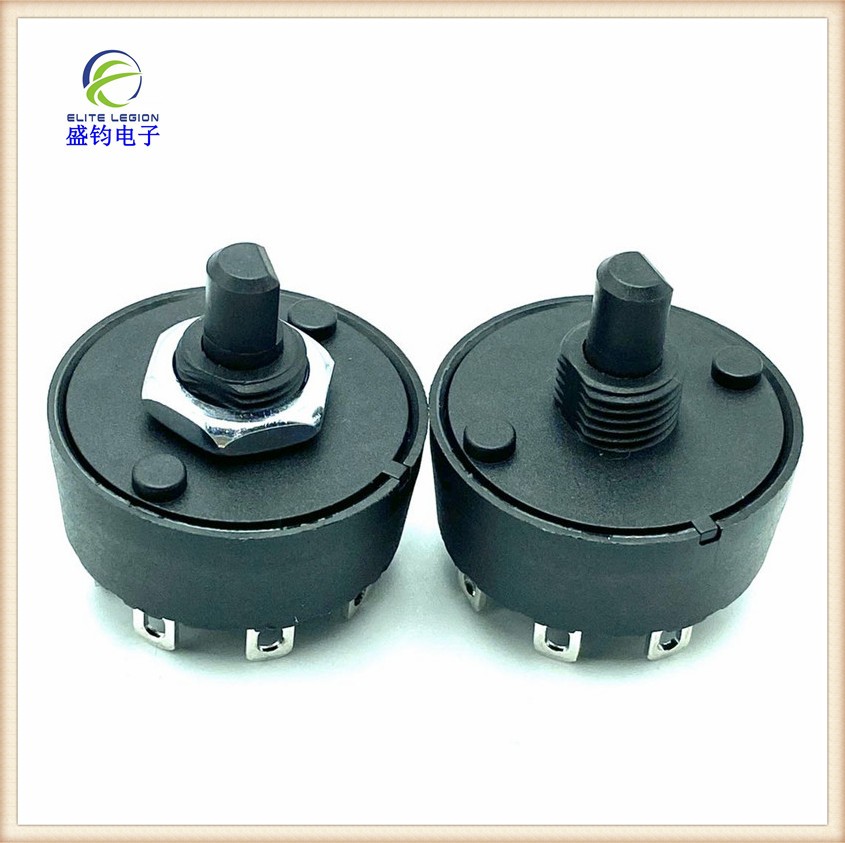

MFR01-A4系列

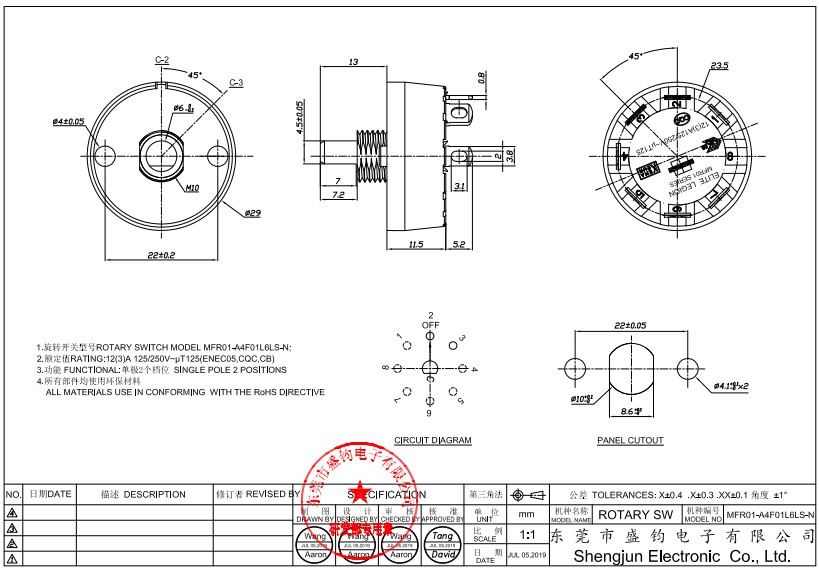

外径29mm / 档位角度45° / 手柄规格定制

*咨询更多功能，欢迎联系我们*

1档：OFF，1（加中间公共脚，共3个脚）

2档：OFF，1，2（加中间公共脚，共4个脚）

3档：OFF，1，2，3（加中间公共脚，共5个脚）

4档：OFF，1，2，3，4（加中间公共脚，共6个脚）

5档：OFF，1，2，3，4，5（加中间公共脚，共7个脚）

点动档：

1档点动：点动档，OFF，1（加中间公共脚，共4个脚）

2档点动：点动档，OFF，1，2（加中间公共脚，共5个脚）

3档点动：点动档，OFF，1，2，3（加中间公共脚，共6个脚）

4档点动：点动档，OFF，1，2，3，4（加中间公共脚，共7个脚）

5档点动：点动档，OFF，1，2，3，4，5（加中间公共脚，共8个脚）

Brand (品牌)： ELITE LEGION

RATING (额定): 12A 125/250V~50Hz T125μ

ELECTRICAL(电气性能)

CONTACT RESISTANCE (接触电阻)：50mΩ Max

OPERATION FORCE (操作力量)：800 ± 300gf（NON-PULSE  不回弹）      1600±500gf（PULSE  回弹）

INSULATION RESISTANCE (绝缘电阻)：100MΩ Min 500VDC

DIELECTRIC STRENGTH (耐电压)：1500VAC/min

ELECTRICAL LIFE (电气寿命)：10,000 CYCLES

1.适用温度范围: 0~125

2.额定: 12A 125/250V~50Hz T125μ

3.电器特性:

接触电阻: 以微电阻计在DC 0.2V/1A的测试规格下，接触电阻值小于50mΩ。

绝缘电阻: 绝缘电阻计于DC 500V设定值下测开路的端子或不同回路的端子，其绝缘电阻大于100MΩ。

耐电压: 不同极的两支端子开路时能通过一分钟1500VAC的耐电压。端子与金属外壳能通过一分钟1500VAC的耐电压。

寿命测试: 测试电压250VAC,测试电流12A,功率因子0.95,以每分钟15次的速度，可通过10000次的测试。

4.材质: 基座、柄、上盖由尼龙66加20%玻纤组成，防火等级达到94V-0。

5.安规: ENEC、CB、CQC 等。

6.此种开关多用在果汁机，搅拌机，空气净化器、煮茶壶、暖手宝、筋摩枪等小家电上，作档位选择，多可为５档带点动，

固定孔位中心距为22mm，旋转时档位明显，声音清脆，无卡滞，手感好，并且有多种不同高度的旋转柄可供选择！
